真空喷头
来源: 时间:2021-11-26 浏览:12293
高压水射流某种程度上又叫做高速水射流,其速度接近lOOOm/s也是很正常的。利用高速水射流形成真空引射的特点,仿照水射流真 空泵的原理进行设计,真空喷头便成了高压水射流设备的一个附加功 能件,它以很低的成本在吸上和输送用途中可与射流真空泵相媲美。

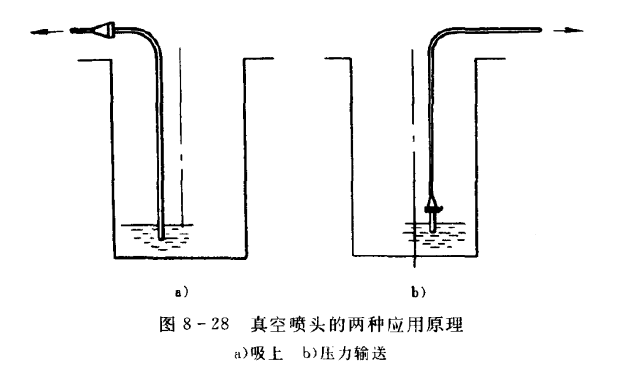

        在流速达300m/s的喷嘴出口处连接一真空喷管,便可达到按照相应真空泵性能所产生真空的95%。 这里的喷嘴布置  以汇聚式磨料射流的水喷嘴排列,即呈环形布置,射流汇聚点即喷管的文丘里段与直管段的结合部位。 这种真空喷头按吸人管径分为50mm、75mm、100mm三种。真空喷头有吸上和压力真空引射两种不同的应用原理(见图8 - 28)。喷嘴出口在地平面以上,喷头的吸上性能可与真空泵相比。 如果吸入管内能获得100%的真空,理论上对密度为lt/m3 的介质(如水)能够吸上达10m的高度。 吸上高度取决于被输送介质的密度和黏度。 对低黏度介质,吸上高度可达7~8m;对高黏度 3. 介质,需在吸入端加水稀释。 吸上应用不适用于浆料、堵塞物等。


       诸如向高处或远处输送砂石、碎屑等,则在真空喷头吸入端以气体作为输送l-吸人管 2--喷头体 3-.喷嘴 介质来实现。 这里,介质密度和空气耗损 4 -高压进水管 5-排出管 成一定关系时,吸上高度可达15m。 通常,下列材料均可被输送:干料如砂、盐、木屑、矿渣、金属渣、沥青、砂砾等;湿料如浆料、油品、砂-水混合物等。在喷嘴环(喷嘴出口)后加真空喷头,能够利用动能作为输送动力。这种输送取决千摩擦系数、输送介质混合程度和输送的高度与距离。真空输送管线不应出现急弯,最好应有一定倾斜。 由图8 - 28 可见,上述两种应用主要区别在千不同的喷头位置。 当然,泵的参数工况、真空喷头规格以及喷嘴排列等都是需要在应用中解决的问题。
