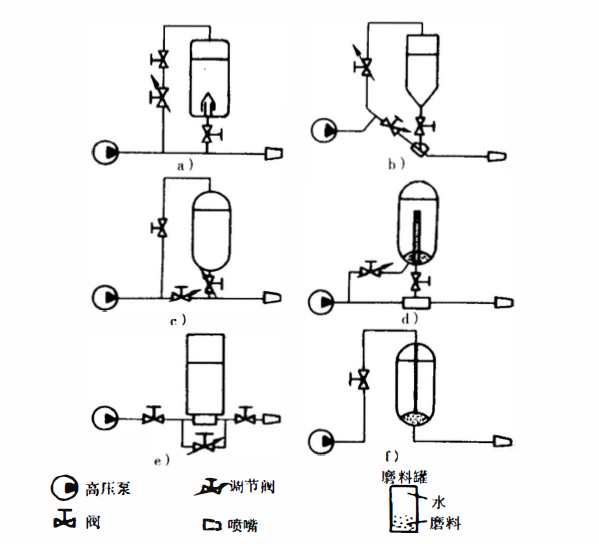

典型的磨料水悬浮液射流系统包括高压泵站、 磨料混合装置和喷头（嘴）3部分。其中关键在于磨料混合装置，它应能调节磨料流抵并确保供料均匀通畅，图a中，在磨料罐底部有一套由挡罩和迷宫环组成的装置来实现均匀供料。图b中设有一类似于喷 射器的特殊混合元件，同时磨料罐底部为锥形，通过调节两边阀的开度 来调节磨料含量并实现均匀供料。图d中，磨料罐内设有螺旋疏料杆， 以使磨料均匀下沉，防止堵塞，同时旁通水路使罐内磨料充分流态化。 图e中，磨料罐底部有一特殊混合腔，由于重力作用磨料落入混合腔并 与水流混合，通过调节节流阀的开度即可控制磨料供给昼。为了不使 磨料沉积，将混合腔做成环形轮胎状是一个成功的实例。喷嘴是磨料 水悬浮液射系统的另一关键。由于喷嘴寿命影响，使用压力受到限制。 图10-5为图10-4b所示装置中测措的流蜇、压力同喷嘴直径的关系，其泵水功率为9.5kW。
